ＡＬＣ オートラップカウンター
ＲＣカーの自動計測

発信機

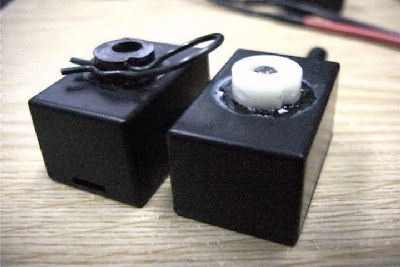

バッテリー内蔵の小型発信機です。ケースは市販の物で、サイズは１８×２０×３０です。 ＲＣカーへの取りつけ部分は、２０×２０００ｍｍのＡＢＳ樹脂丸棒をフライス盤で加工、５ｍｍ幅にカット、 ケースに接着したものです。

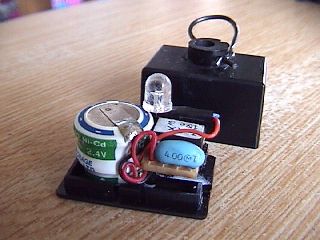

少ない部品で小さくできました。
ＰＩＣに送信コードを16通り設定してあります。理論上は数百通りのコードが設定できます。

充電／保管はこのように。
もちろん間に抵抗を入れて充電します。

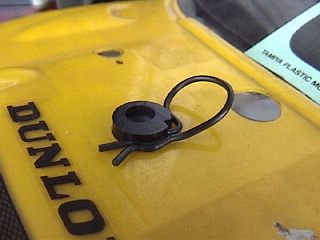

ＲＣカーのボディへの取り付けはキャッチピンで。
送信機のバッテリーは満充電で６〜８時間は持つので、一日中付けっぱなしでもＯＫです。

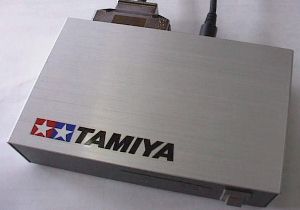

受信機本体

以前製作した受信機をソフト／ハード共にバージョンＵＰして使うことにしました。
